Red-Black Tree

Red-Black Tree, RB Tree : 자가 균형 이진 탐색 트리. 연관 배열 등을 구현하는 데 쓰이는 자료 구조이다.



*이진탐색트리(Binary Search Tree)

: 특정 key 값에 대해서 삽입,삭제,탐색이 가능한 자료구조이다.

: 자신의 왼쪽 서브트리에는 현재 노드보다 Key 값이 작은 것, 오른쪽 서브트리에는 Key 값이 큰 것들로 구성된다.

이진 탐색 트리 : 최악의 경우 O(트리의 높이=h)만큼의 탐색시간.

Red-Black Tree = Balanced binary search tree

Red-Black Tree = Balanced binary search tree 로 위와 같은 모양이 나오지 않도록 "조건"을 건다.

Rea-Black Tree의 높이=log n 에 바운드 됨, search 연산은 O(log n)의 시간 복잡도를 가지게 된다.



특징

1. Root Property : Root node의 색은 Black.

2. External Property : 모든 external node들은 Black.

3. Internal Property : Red node의 자식은 Black. ==> No Double Red. Red node는 연속으로 나올 수 없다. RED의 자식은 Black.

4. Depth Property : 모든 leaf node에서 Black Depth는 같다. ==> leaf node에서 Root node까지 가는 경로에서 만나는 Black node의 개수는 같다.

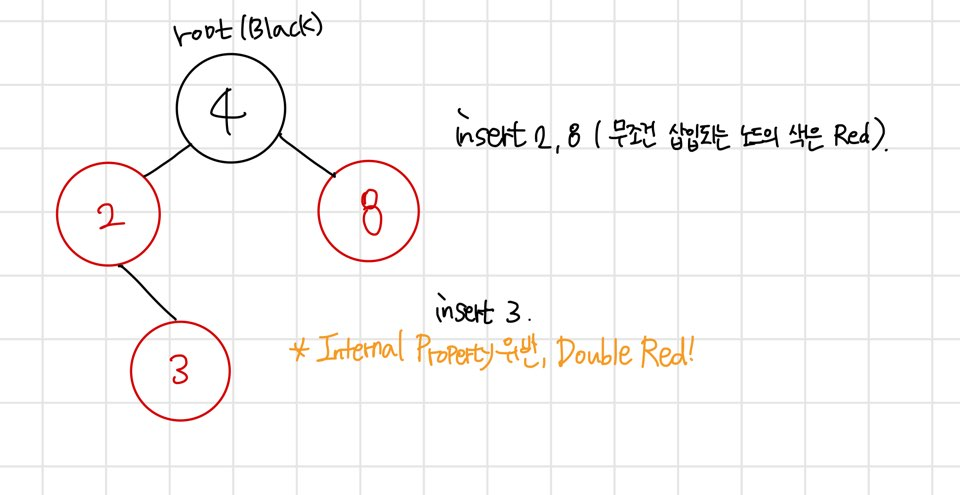

위 그림과 같이 Double Red 발생시!

해결 전략

---

◆Restructuring



◆Recoloring





* insert된 노드의 uncle node(부모의 형제노드) 'x' 의 색에 따라 프로시저가 다르다.

 x = Black : Restructuring. Red : Recoloring 수행.



---

◆Restructuring



현재 insert된 노드(a)와 부모(b), 부모의 부모(Grand Parent, c)를 가지고 Restructuring 수행. 재건축 !!



1. 나(a), 내 부모(b), 부모의 부모 (c)를 오름차순으로 정렬

2. 가운데 있는 값을 부모로 만들고 나머지 둘을 자식으로 만든다.

3. 올라간 가운데에 있는 값을 Black으로 만들고 두 자식들을 Red로 만든다.







◆Recoloring



1. 현재 insert된 노드(a)의 부모(b)와 그 형제(x)를 Black으로 하고 Grand Parent(c) 를 Red로 한다.

2. Grand Parent(c)가 Root node가 아니었을 시 Double Red가 다시 발생 할 수 있다.

---

Red-Black Tree에 insertion하는 경우 Restructuring, Recoloring 모두 O(logn)이 걸린다.

==> Balanced.

Depth Property = 어느 leaf node에서 Root node까지 가더라도 Black Depth는 항상 같아야 한다.

1. 가장 짧은 Black Depth를 가지는 external node와 가장 긴 Black Depth를 가지는 external node의 Black Depth는 같아야 하면서 가장 짧아야 한다. (Black node만 있다)

2. Black Depth는 같으면서 가장 길려면 B-R-B-R-B-R...-B 로 이루어져야 한다.

1과 2의 높이 차이는 최대 2배이므로 Balance함.

Depth Property로 인해 높이가 logn에 바운드 될 수 있다.
